LED 전광판 컨트롤러 & 통신 프로토콜

간단한 명령,
근사한 LED 표출!

GD500은 PC·소프트웨어·하드웨어(ESP32 등) 어디서든 간단한 명령으로
LED 전광판을 표시·제어하는 통신 프로토콜 솔루션입니다.

500 byte 실시간

16 화면 분할

8+ 내장 폰트

RS232 · 이더넷 · WiFi

PACKET · 심플합니다!

          #{S0/F1/C1안녕하세요}#


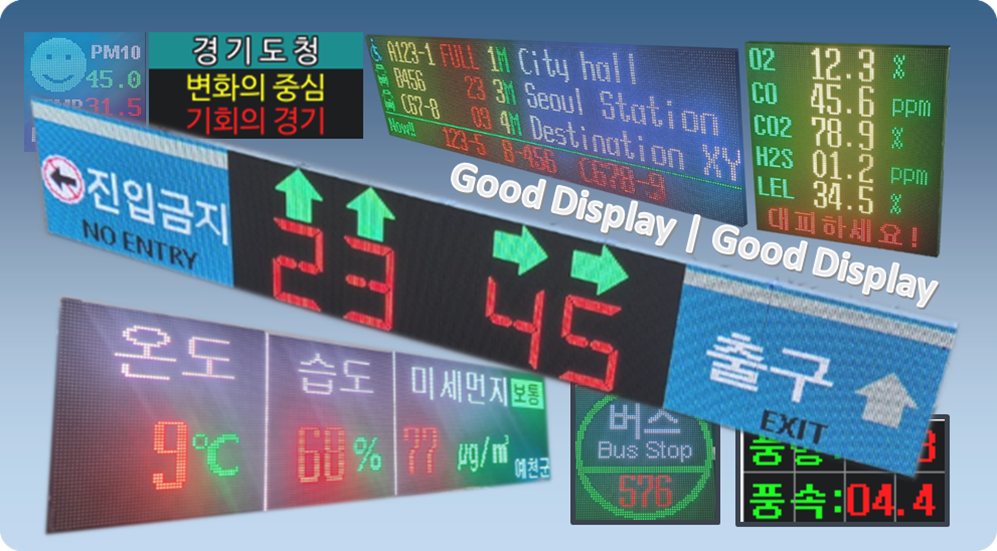

GD500 적용 사례

프로토콜 살펴보기 → 샘플 케이스 보기

GD500-KIT-B(128x64 px) 표시 이미지

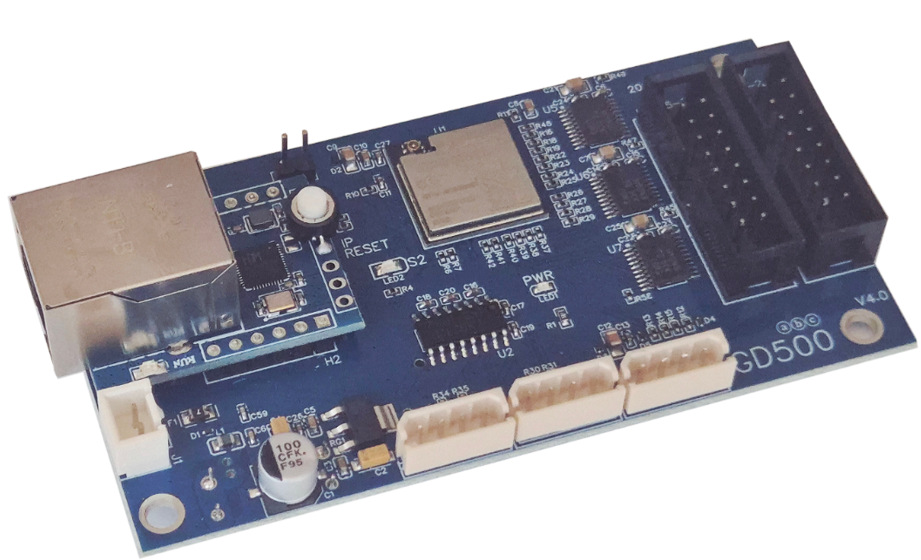

GD500

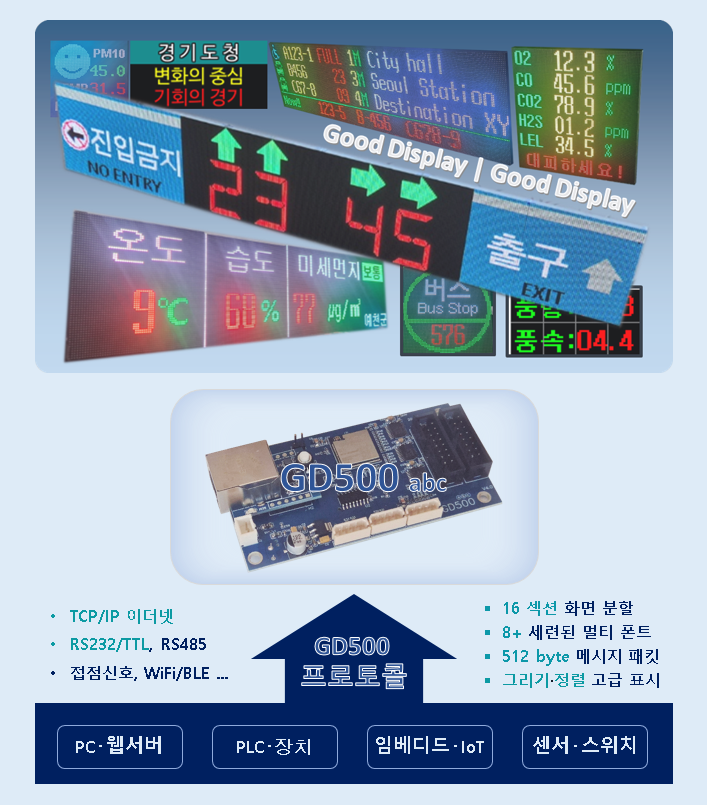

GD500은 다양한 기기·시스템에서 표준화된 텍스트 패킷을 보내 LED 전광판을 표시·제어하는 통신 프로토콜과 전용 컨트롤러입니다.
복잡한 영상 처리 없이, 사람이 읽을 수 있는 명령 몇 줄로 글자·색상·효과·그래픽을 자유롭고, 스마트하고, 산뜻하게 표시합니다.
GD 는 "Good Display" 를 의미하며, 한번에 최대 512바이트 크기의 패킷(단독 또는 묶음)을 수신/처리할 수 있습니다.

•

모델 구분GD500a(풀칼라), GD500b(7칼라), GD500c(맞춤형)

•

최대 해상도7칼라 4단8열(기본형) / 4단32열(64×512px, 맞춤형), 풀칼라 4단12열 / 16단32열(256×512px, 맞춤형)

•

통신 방식RS232/TTL, 이더넷, RS485(옵션), WiFi/BLE(옵션), 접점 연동(PLC/스위치, 옵션) 등

•

LED 판넬HUB75 매트릭스 1/32, 1/16, 1/8, 1/4 스캔

간단하고 쉽고, 확장 가능한 통신 프로토콜

화면을 최대 16개 분할, 섬세하고 세련된 표현 가능

다양하고 고급진 폰트(8가지 이상) 내장, 추가 가능

그리기(사각형, 수평/수직선, 원, 점), 정렬 기능 등

BMP 이미지 및 접점 신호 연동 표시, 앱 연동 가능

맞춤형 샘플 패킷/코드 및 개발 소프트웨어 제공

고객 눈높이에 맞는 친절한 기술상담(AnyDesk 원격지원)

PLC 모드버스 통신 등 고객이 원하는 프로토콜 매칭 옵션 제공

맞춤형 펌웨어로 제공(고객 로고 마킹, OEM 생산 가능)

📄 GD500 사양서 보기

LED 패널

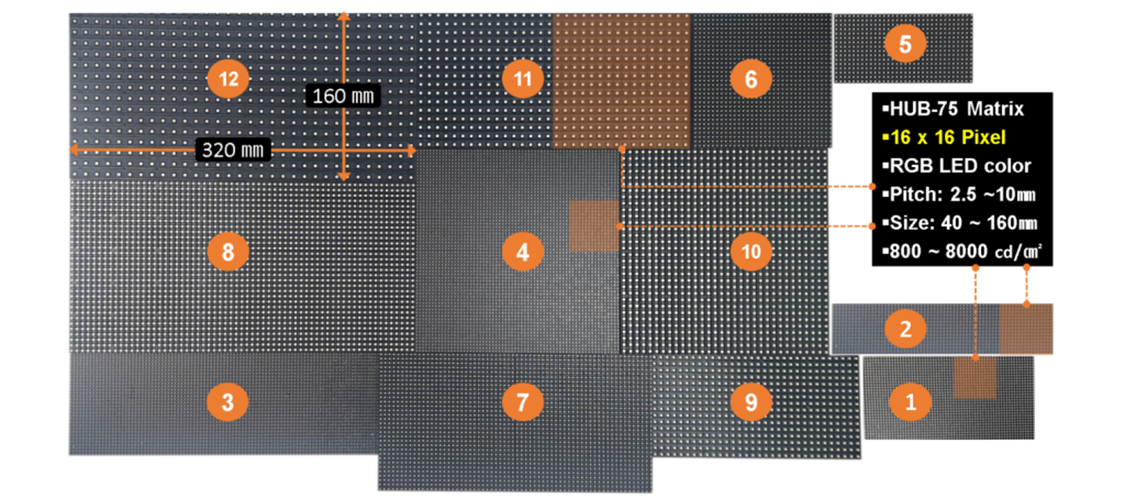

GD500은 아래의 다양한 HUB75 LED 판넬을 단독 또는 여러개 연결하여 확장 사용 가능합니다.
LED 픽셀 피치가 2.5㎜ 보다 작거나 160㎜ 보다 큰 판넬(가시거리 30m 이상)들도 사용 가능합니다.
문의 주시면, 고객 프로젝트에 적합한 판넬을 제안/제공해 드립니다.

번호	대표 LED 모델 (사양서 링크)	피치	픽셀(V x H)	크기(mm)	스캔	밝기	가시거리	전력	용도
①	LED-P2.5-2R4C-16S	2.5 mm	32 × 64	80 × 160	1/16	700	2 ~ 10m	10W	실내
②	LED-P2.5-4R8C-32S	2.5 mm	64 × 128	160 × 320	1/32	700	2 ~ 17m	20W	실내
③	LED-P3-1R4C-16S	3 mm	16 × 96	48 × 192	1/16	700	3 ~ 11m	8W	실내
④	LED-P3-2R6C-16S	3 mm	32 × 96	96 × 288	1/16	≥ 2200	3 ~ 11m	15W	실내외
⑤	LED-P3-4R4C-32S	3 mm	64 × 64	192 × 192	1/32	700	3 ~ 11m	29W	실내
⑥	LED-P4-1R2C-8S	4 mm	16 × 32	64 × 128	1/8	≥ 6000	5 ~ 14m	8W	실외
⑦	LED-P4-2R2C-16S	4 mm	32 × 32	128 × 128	1/16	≥ 2200	5 ~ 14m	6W	실내외
⑧	LED-P4-2R4C-8S	4 mm	32 × 64	128 × 256	1/8	≥ 6000	5 ~ 14m	30W	실외
⑨	LED-P5-2R4C-8S	5 mm	32 × 64	160 × 320	1/8	≥ 6000	7 ~ 17m	40W	실외
⑩	LED-P6-1R2C-8S	6 mm	16 × 32	96 × 192	1/8	≥ 900	8 ~ 18m	16W	실내
⑪	LED-P6-1R2C-8S-O	6 mm	16 × 32	96 × 192	1/8	≥ 6000	8 ~ 18m	16W	실외
⑫	LED-P6-2R2C-8S	6 mm	32 × 32	192 × 192	1/8	≥ 6000	8 ~ 18m	32W	실외
⑬	LED-P8-1R2C-4S	8 mm	16 × 32	128 × 256	1/4	≥ 6000	10 ~ 23m	29W	실외
⑭	LED-P10-1R2C-4S	10 mm	16 × 32	160 × 320	1/4	≥ 4000	12 ~ 25m	35W	실외
⑮	LED-T10-1R2C-4S	10 mm	16 × 32	160 × 320	1/4	≥ 8000	13 ~ 30m	40W	실외

피치

픽셀 간 거리. 일반적으로 2.5~10mm가 많이 사용된다. 30m 이상의 가시거리(피치 15~30mm)가 필요할 경우, 자사에 문의한다.

픽셀

16×16 픽셀 모듈 단위로 제조되므로, 이 값의 '행 × 열' 배수로 표현된다. (예) '2R 4C'는 (2×16) × (4×16) 픽셀을 의미한다.

크기

판넬 하나의 크기이며, "픽셀 x 피치" 와 동일하다.

스캔

동적 스캔속도를 의미한다. 값이 클수록 밝기가 높아지고 전력 소모도 증가한다.

밝기

LED 칩 종류, 스캔 속도 등에 따라 크게 달라진다. 실내용 판넬은 1500cd/m²이하, 실외용은 4000이상, 직사광선 노출 시 6000이상이 요구된다. 실외용 판넬의 밝기를 30% 이하로 줄여 실내용으로 사용할 경우, 눈부심·전력 소비·수명 연장에 효과적이다.

가시거리

(최적 시청 거리): LED 피치, 밝기 및 글꼴 크기에 따라 다릅니다. 글꼴 크기를 크게 하면 가시성도 향상됩니다.

소모전력

소비량: 모든 LED가 흰색으로 켜졌을 때의 최대 전력 소비량이다. 텍스트 메시지만 표시할 경우 이 값의 30~50% 정도 소비된다.

사용 장소

실내 / 실내외 / 실외로 구분된다. 실외용 판넬에는 방수 패킹이 기본 제공된다. 실외용의 경우, 밝기를 30% 수준으로 낮추면 실내용으로 사용할 수 있다.

LED-T10

이 판넬은 DIP(듀얼 인라인 패키지) 타입 LED 칩으로 제작된다. 이 타입은 칩이 더 밝고 내구성이 뛰어나므로, 고휘도 옥외용으로 사용 권장된다.

GD500 전광판 통신 프로토콜

패킷 구조부터 특수 명령까지 — 이 페이지 하나로 완전한 제어 가능

GD500 프로토콜 문서(pdf)

개요 & 예제

맨 위로

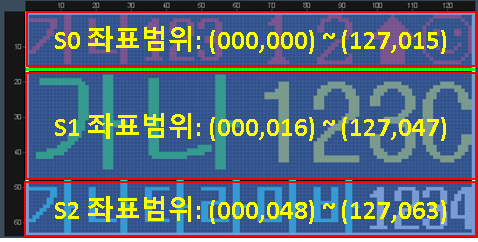

화면을 최대 16개 섹션으로 좌표 분할하여, 서로 다른 폰트·효과를 지정할 수 있다.
패킷은 #{ 로 시작해 }# 로 끝나며, 한번에 여러 패킷(최대 512바이트)을 전송해도 된다.

예제 패킷 — 해상도 128×64

#{S0/X000128/Y000016/F1/M0/C1가나123/F312ce}# //첫째줄

#{S1/X000128/Y017048/F2/M0/C2가나/C3123C}# // 둘째줄(큰글자)

#{S2/X000128/Y048064/F1/M1/C6가나다라마바/C7123456}# //세째줄

#{/r(0,0,128,64,C7)/h(0,16,128,C2)}# //그리기(외곽선, 수평선)

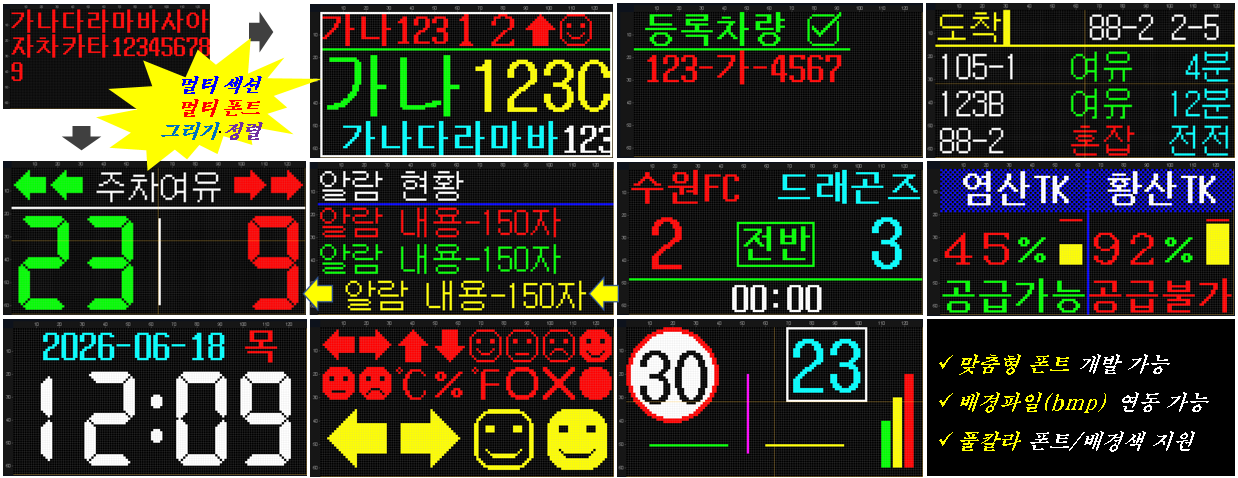

전광판 표시 영상(샘플키트 B)

패킷 구조

맨 위로

시작

섹션 0~F

/X000128

X 좌표

/Y000016

Y 좌표

/A0

정렬

/F1

폰트

/M0

효과

/C1

색상

가나다123

문자열

종료

속성을 생략하면 기본값(XY:전체 크기, A0 왼쪽 정렬, F1 폰트, M0 정지효과)이 적용됩니다.
예) #{S0/C1가나다123}# 를 전송하면, #{S0/X000125/Y000031/A0/F1/M0/C1가나다123}# 가 자동 적용됨

주요 속성

맨 위로

섹션 분할

한 화면을 최대 16개로 나눠 동시에 다른 메시지 표시

S0(기본)
S1 ~ S9
SA~SF

섹션내 정렬

0 왼쪽 정렬(기본)
1 가운데 정렬
2 오른쪽 정렬
3 가로+세로 가운데
4 균등 정렬
5 세로가운데+균등

폰트 (8종+)

F0 14x14 가는굴림채

F1 16x16 굴림(기본)
F2 32x32 굴림
F3 16x16 특수문자
F4 32x32 특수문자
F5 ...

표시 효과

M0 정지(기본)
M1 스크롤
M2 점멸

문자 색상

C1 빨강 C2 녹색
C3 노랑 C4 파랑
C5 분홍 C6 청색
C7 흰색 C0 검정

풀칼라(문자색상 A~M·a~s 추가)

섹션 좌표

맨 위로

S0 ~ S9, SA ~ SF

최대 16개 섹션으로 분할.
섹션마다 각 폰트의 크기와 여백을 고려하여 픽셀단위로 위치를 지정

/X aaabbb

가로 시작점(3자리)+종료점(3자리). 예) /X000127 = 0~127px

/Y aaabbb

세로 시작점(3자리)+종료점(3자리). 예) /Y000015 = 0~15px

GD500 폰트 상세 설명서(pdf)

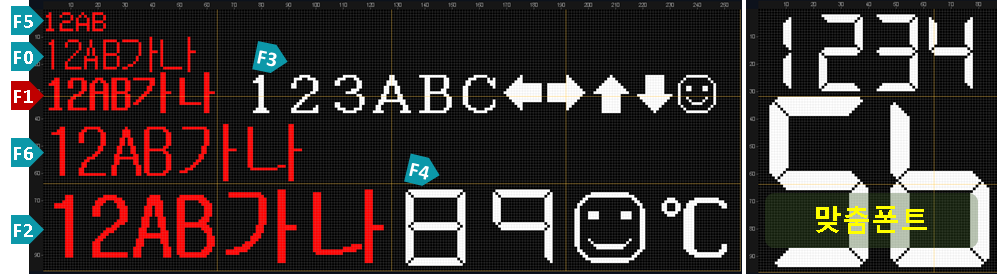

기본 폰트

맨 위로

폰트	폰트 크기(가로 × 세로 픽셀)			표시 형식
폰트	숫자/영문	한글	특수기호	표시 형식
F0	7×14	14×14	-	굴림 가는체
F1	8×16	16×16	-	굴림 보통체 기본
F2	32×16	32×32	-	굴림 보통체
F3	16×16	×	32×32	폭이 넓은 숫자/영문(일부), 기호/이미지
F4	32×32	×	32×32	폭이 넓은 숫자/영문(일부), 기호/이미지
F5	6×8	×	×	미니 숫자/영문자
F6	12×24	24×24	-	굴림 보통체
F7	14×24	×	-	디지털 숫자

F0/F1/F2/F6 : 숫자/영문의 가로폭은 한글 폰트의 절반(반폭)이다.
F3/F4 : 영문 소문자(a,b,c…)에 특수문자가 매핑되어 있다.
하나의 섹션에는 세로 픽셀 크기가 같은 폰트만 혼용될 수 있다. (예: "F1 & F3", "F2 & F4", "F6 & F7" 혼용 가능)

표시 효과 속성 및 세부옵션

맨 위로

/M0

정지

정적 표시 (기본값).

/M1abcd 예)/M1, /M1320, /M16310

왼쪽 이동(스크롤)

a 속도: 1(빠름) ~ 9(느림), 5(기본값)
b 머무는 시간: 0 ~ 9초, 0(기본값)
c 시작 시점: 0(현재 문구 이동 후), 1(즉시, 기본값)
d 싸이클 간 여백: 0(섹션 길이), 1(한글자 너비, 기본)

/M2ab 예)/M2, /M231

깜빡임

a 점멸 속도: 1(0.5초), 2(1초, 기본값), … 9(4.5초)
b 시작 시점: 0(현재 문구 점멸 후), 1(즉시, 기본값)

☞ 효과 속성을 생략하면 “/M0”이 자동 적용되고, 각 세부옵션(abcd) 생략시 해당 항목은 기본값이 자동 적용됨.

색상 코드

맨 위로

C0삭제(검정)

C1빨강

C2녹색

C3노랑

C4파랑

C5분홍

C6청색

C7흰색

풀칼라 모델은 A~M(13가지)과 a~s(19가지) 추가 색상 옵션을 지원합니다.

그리기 명령

맨 위로

명령	형식	패킷 예
사각형	/r(x,y,가로폭,세로폭,색상)	/r(0,0,127,63,C7) //흰색 외곽선
수평선	/h(x,y,가로폭,색상)	/h(0,16,127,C2) //녹색 수평선
수직선	/v(x,y,세로폭,색상)	/v(31,0,63,C3) //노란색 수직선
원그리기	/c(x,y,반지름,색상,채우기)	/c(20,16,10,C1,1) //채우기 0-채움, 1-안채움
배경채우기	/b(x,y,가로폭,세로폭,색상)	/b(0,0,127,16,C4) //파란색 배경 채우기

(x,y) 는 화면상의 픽셀 단위 시작좌표 또는 중심점(원)을 의미하고, 패킷 어디에도 공백은 삽입하지 않는다.
좌표는 (0,0) 부터 시작하며, 그리기 명령 좌표가 화면 해상도를 벗어나면, 해당 명령은 무시된다.
그리기 패킷은 섹션 문자 패킷에 추가해도 되고, 별도 패킷으로 만들어 전송해도 적용된다.
예) #{S0/C1가나다/r(0,0,128,64,C7)}#, #{/r(0,0,128,64,C7)}#

특수 명령 — 13종

맨 위로

단순기능 고급기능 특수기능 "고급/특수기능"은 자사 기술 지원하에 이용 가능하다.

기능	명령	설명
화면 지우기	#{CF0}#	화면 전체를 지운다.
화면 색상 채우기	#{CFx}#	x: 0(검정)~7(흰색) 색상으로 전체를 채운다.
컨트롤러 리셋	#{CR}#	재부팅 후 초기 문구(페이지 0)를 표시한다.
밝기 설정	#{Cbxxx}#	xxx:000~100%(기본값). 롬에 저장되어 영구 적용.
배경 이미지 표시	#{CBx}#	x: 0(표시안함), 1~9번 BMP 배경 이미지를 호출해 표시.
페이지 패킷 저장	#{Px[…]}#	x: 0~9. [...] 내용을 ROM에 저장(최대 512B).
페이지 호출	#{Px}#	저장된 페이지 번호를 호출하여 표시. 전원 투입 시 P0 자동 표시됨.
페이지 순환	#{P(xx,y,z)}#	y~z 페이지를 xx×0.1초 주기로 무한 반복 표시.
시간 동기화	#{CT…}#	년월일·요일·시분초를 맞춥니다(YYMMDDdhhnnss). 예) #{CT2609104134229}# // “2026년 9월 10일 목요일 13시 42분 29초”로 동기화한다.
시간 읽기	#{CTI}#	현재 시간을 #{CT…}# 형태로 응답합니다.
날짜·시간 표시	/Ixx	화면에 날짜·시간을 매초 자동 갱신 표시.
릴레이 제어	#{Crxxxyyy}#	릴레이 1·2 동작시간 ×0.1초 (000 OFF~999 ON).
공장 초기화	#{Cf}#	화면 설정·문구·밝기·통신속도를 출고값으로 복원.
펌웨어 버전 읽기	#{CV}#	펌웨어 버전 정보를 응답한다. 예) #{CV_펌웨어 종류_버전_출시일자...스캔타입_패널크기_화면크기...통신속도}#

날짜 · 시간 표시 코드

맨 위로

/I01 연도 /I02 월 /I03 일 /I04 요일 /I05 AM/PM /I06 시 /I07 분 /I08 초

#{S0/F1/C1/I01-/I02-/I03 /I04 /I05 /I06:/I07:/I08}#
→ 2026-06-19 목 AM 10:25:42 // 하이픈·콜론·공백은 직접 삽입

중요 규칙

맨 위로

01속성을 생략하면 기본값(전체 크기·왼쪽 정렬·F1·M0)이 적용되어 왼쪽 첫 줄부터 표시됩니다.

02패킷은 최대 512바이트. 1개 또는 여러 개를 한 번에 전송할 수 있습니다. (시리얼 데이타 전송주기: 최소 0.2초 권장)

03그리기 명령은 문자 패킷에 추가하여 함께 전송할 수 있습니다. 예) #{S0/C1가나다123/r(0,0,128,64,C7)/h(0,16,128,C2)}#

04구분자 # { } [ ] 는 문자열에 삽입/표시 불가하다. 단, 구분자 / ( ) 를 표시하려면, 해당 문자를 연속 2개 입력하면 된다.
예) #{S0/C1((1//100))}# 을 전송하면, LED 화면에 (1/100) 이 표시됨

05정상 처리 후 컨트롤러는 #{XX}# 형태로 패킷 앞 2개의 문자로 응답합니다. 예) #{S0}#, #{S1}#, #{/r}#

보충 설명

맨 위로

페이지 패킷 (저장)

실시간 메시지는 휘발성이라 전원이 꺼지면 사라집니다. 페이지 패킷으로 저장하면 ROM에 보관되어 재부팅 후에도 유지되며, 전원 투입 시 #{P0}# 가 자동 표시됩니다. >>P0: 페이지 0 에 저장된 패킷 문구/이미지

시간 동기화

내장 배터리가 없어 리셋 시 시간이 1970-01-01로 초기화됩니다.
부팅 시 또는 주기적으로 동기화 패킷을 보내거나, GPS 수신기(옵션)로 정확한 시간을 표시할 수 있습니다.

배경 이미지

BMP 배경 이미지를 저장해 두고 호출하거나 텍스트의 배경으로 함께 표시할 수 있습니다. (미세먼지·환경 전광판 등)

공장 초기화

화면 설정·페이지 문구·밝기(100%)·통신 속도(115200bps)가 출고값으로 복원됩니다. JP1 핀을 5초 이상 단락해도 초기화됩니다.

전광판 샘플 키트 GD500-KIT-B

전광판을 처음 개발·연동해 보는 분들을 위한 올인원 키트입니다. LED 판넬과 컨트롤러를 연결해 바로 패킷을 전송하며 테스트할 수 있습니다.

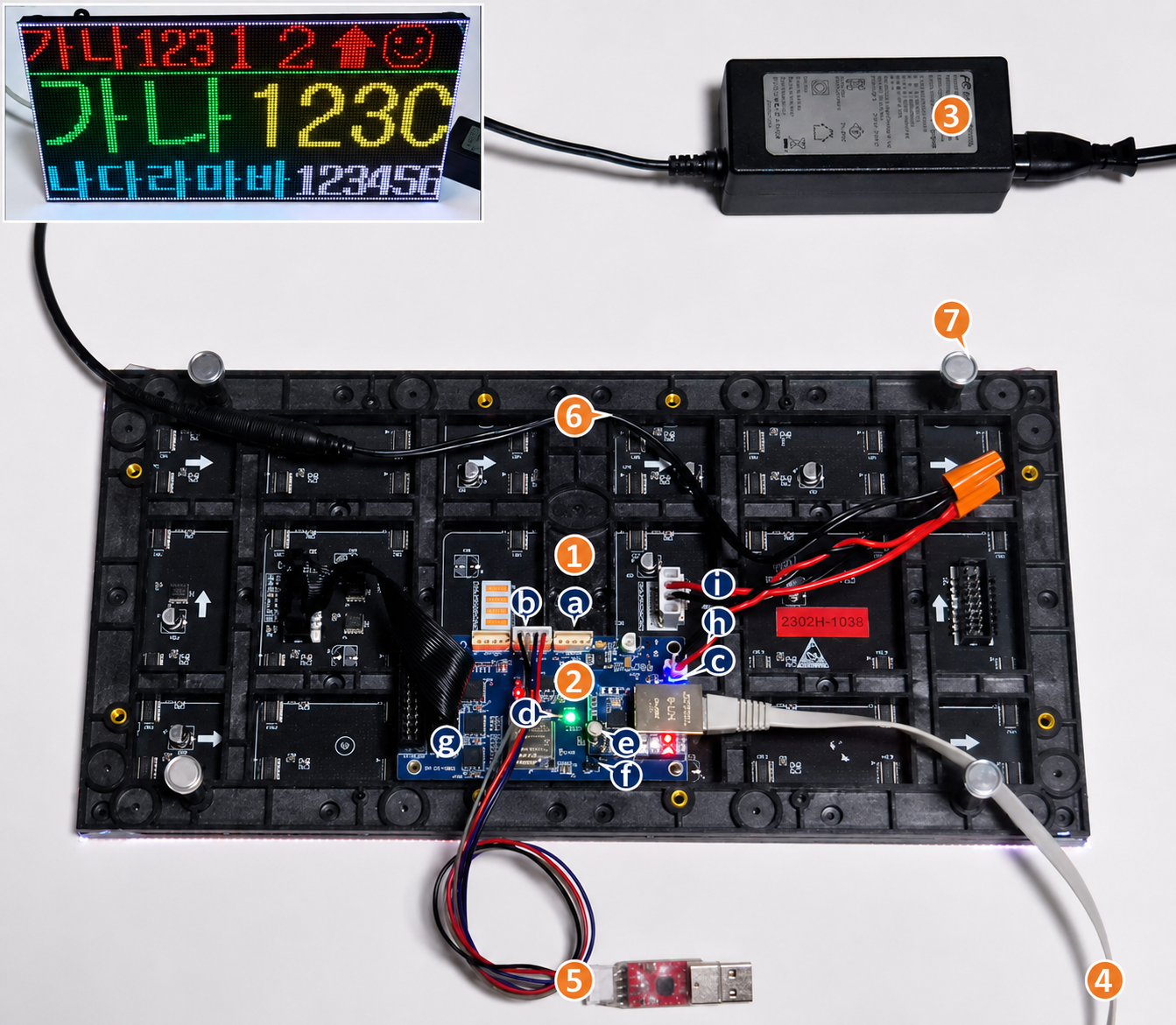

GD500-KIT-A 구성 전체 — LED 판넬·컨트롤러(①②)·아답터(③)·USB-TTL 컨버터(⑤)·연결 예시

특징 및 상세 사양 보기 샘플 이미지 보기 샘플 표시 영상 보기

주요 특징

●

색상 8칼라(기본), 풀칼라(옵션)

●

규격 피치 2.5mm · 320×160mm · 약 600cd/m² · 400g · 5V-4A

●

해상도 128×64 (최대 4줄 · 라인별 한글 8자, 영문 16자)
스크롤 문자 최대 한글 150자(영문 300자)

●

섹션 분할 최대 16개 분할, 섹션마다 위치/폰트/효과/색상 따로 지정 가능

●

표시 내용 한글/영문/특수문자, 외관선/수직수평선/배경채우기/원, BMP 이미지

●

폰트 세련되고 다양한 폰트 동시 표시 (8개 이상), 맞춤형 폰트 제공(옵션)

●

BMP 이미지 표시 이미지를 저장해 직접 호출하거나 텍스트와 연동 표시

●

패널 확장 가로·세로 방향으로 최대 3개까지 확장(옵션)

구성품

①

LED 판넬 LED-P2.5-4R8C

②

컨트롤러 GD500b

③

아답터 220V → 5V·5A

④

랜커넥터 요청시 제공(1m)

⑤

USB-TTL 컨버터 요청시 제공(CP210x)

⑥

아답터 연장선

⑦

자석 지지대 높이 28mm, M3, 철판에 부착/고정 가능

포트 · 표시 · 버튼

RS232 통신포트 기본 115,200bps(변경 가능)

TTL 통신포트 기본 115,200bps(변경 가능)

청색 LED 1초 주기 점멸 — 정상 연결 상태

녹색 LED 상시 점등 — 시스템 정상

흰색 버튼 5초 이상 누르면 네트워크 초기화 (192.168.0.201:5000, 서버 모드)

점퍼 5초 이상 단락 시 공장 초기화 — 기술 지원하에 사용 권장

16핀 데이터 커넥터 → LED 판넬

전원선 2핀 → 컨트롤러

전원선 2핀 → LED 판넬

최초 설정 및 사용법

PC와 전광판 연결

PC와 전광판을 랜케이블(또는 시리얼 케이블)로 연결한다. ☞ GD500b 사양서(2~3P) 참조
랜통신의 경우, PC의 IP는 192.168.0.xxx 로 미리 설정한다.

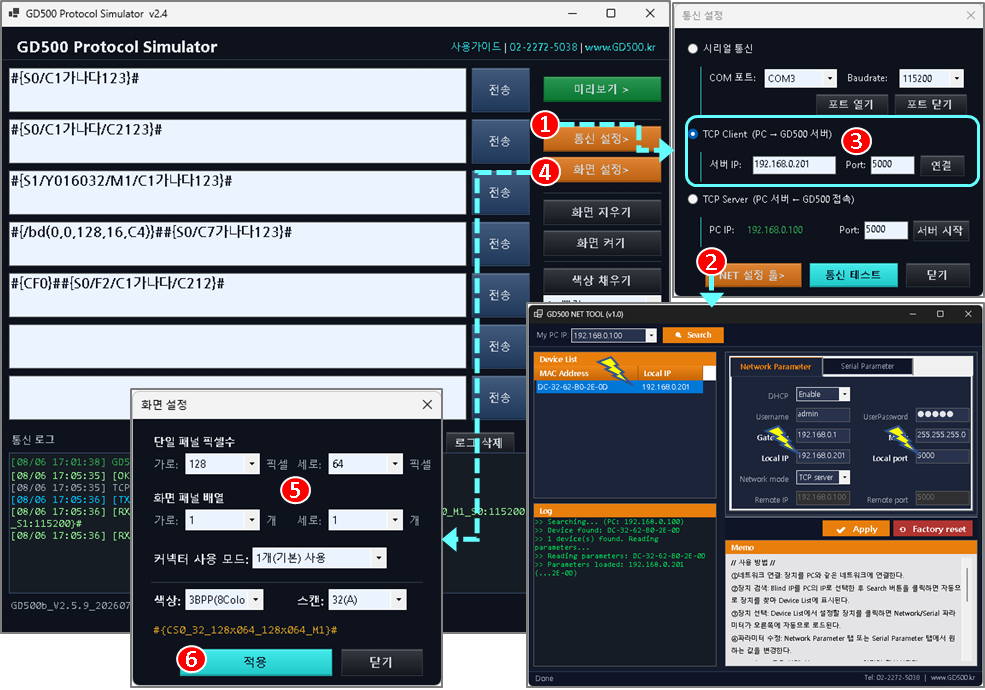

GD500 시뮬레이터 실행(통신/화면크기 설정)

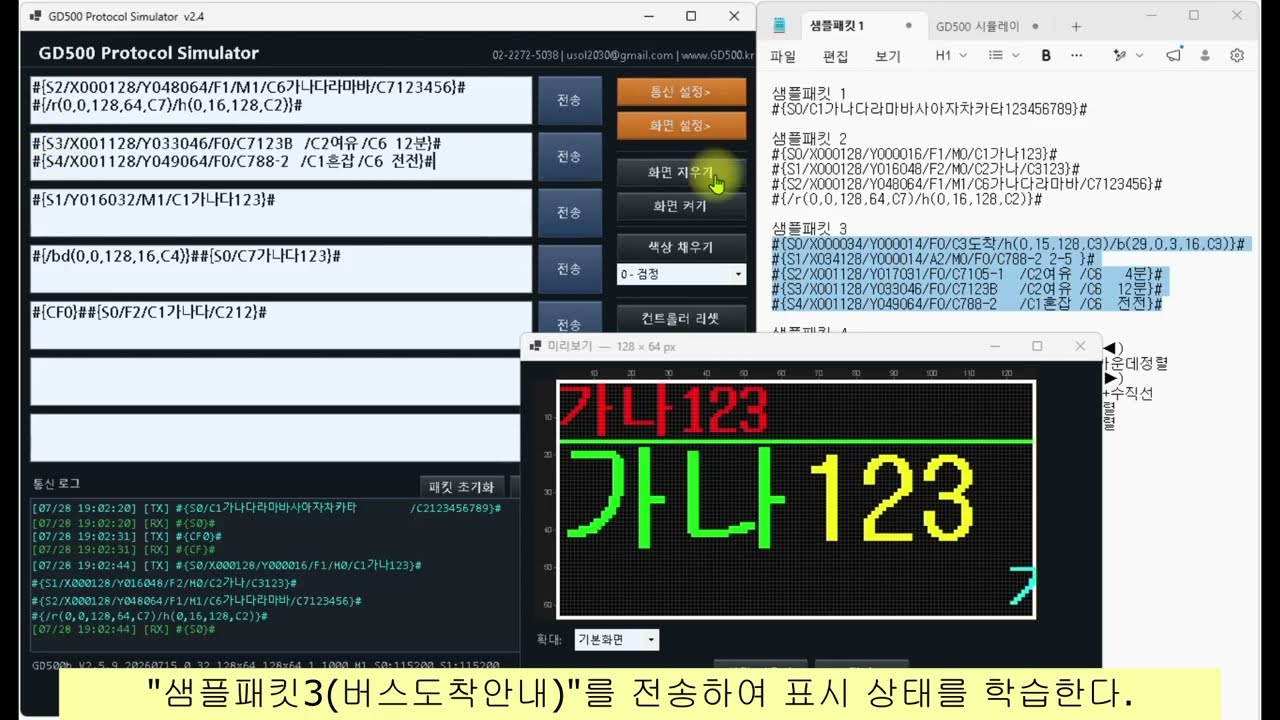

GD500 시뮬레이터 시연 영상

GD500 시뮬레이터(zip)를 다운로드하고, 압축을 푼다.
그리고 "GD500Simulator.exe"를 실행하고, 다음 순서로 진행한다.

통신설정 버튼을 클릭하여, 통신 설정창을 연다.

NET 설정 툴 버튼을 클릭하여, GD500 NET TOOL 을 연다. GD500 컨트롤러를 검색하여, IP 정보를 확인/변경한다.
☞ "GD500_NET_TOOL 사용법" 참조

[팁]

RS232/TTL 통신을 하려면, "시리얼 통신"을 선택하고, COM 포트, 통신속도(기본값:115200bps)를 설정한 후, "포트 열기"를 클릭한다.

GD500 컨트롤러의 IP와 Port 를 입력한 후, 연결 버튼을 클릭한다.예) 192.168.0.201, 5000 (기본값)
이때 로그창에 아래와 같은 메시지가 출력되면 정상으로 연결된 것이다.

                      [OK] TCP Client Connected [192.168.0.201:5000]


화면 설정 버튼을 클릭하여, 화면 설정창을 연다.

아래와 같이 설정한다. (필요시 당사에 기술 문의)

구분	키트 A (2단용)	키트 B (4단용)
단일 패널 픽셀수	가로 96, 세로 32	가로 128, 세로 64
패널 배열 개수	가로 1, 세로 1	가로 1, 세로 1
커넥터 사용 개수	1개(기본)	1개(기본)
색상	3BPP	3BPP
스캔	16(A)	32(A)

적용 버튼을 클릭하여, 아래와 같이 출력되면 정상이다. 이때, 로그창에 아래와 같이 출력되는 지 확인한다.

                      [TX] #{CS0_32_128x064_128x064_M1}#

                      [RX] #{CS}#

[중요]

화면 설정하면, 컨트롤러가 리셋되므로, "③ 연결" 버튼을 다시 눌러야 접속된다.

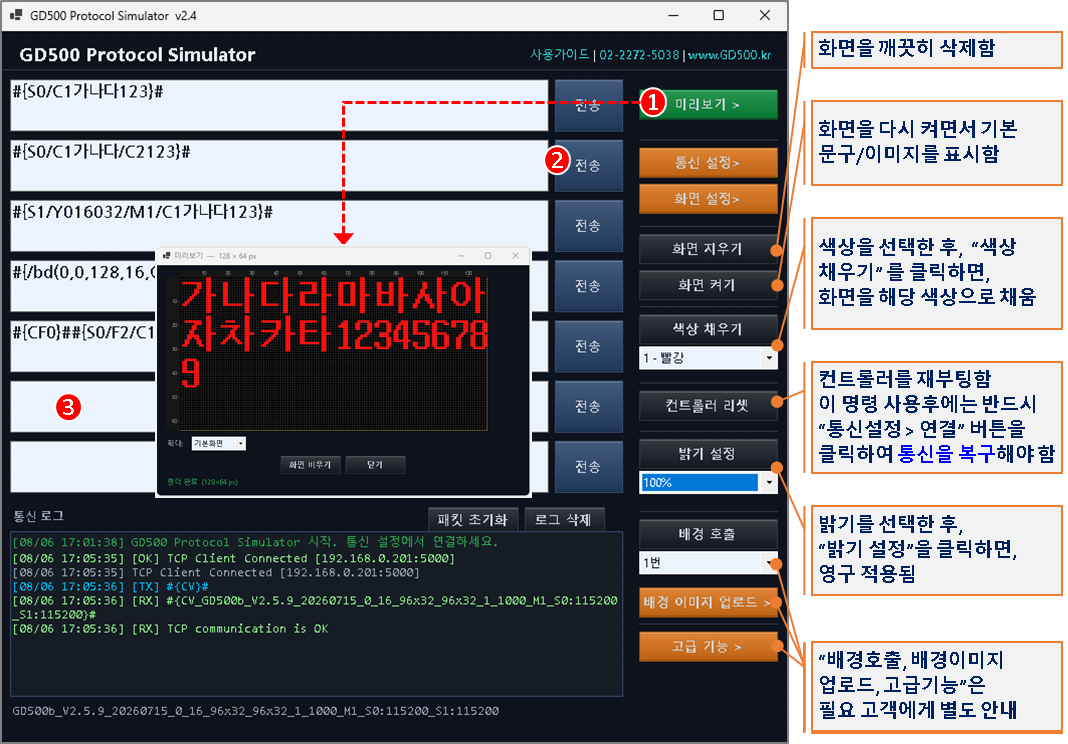

GD500 시뮬레이터 실행(문자 표시 시연)

GD500 시뮬레이터 시연 영상

미리보기 창과 실제 전광판에 다양한 패킷을 전송하여 동작을 확인한다.

"미리보기"를 클릭하여, 미리보기 창을 연다.

테스트 패킷들을 하나씩 전송하여, 미리보기 창과 실제 전광판에 어떻게 표시되는 지 확인한다.

[팁1]

화면을 지우려면, 우측의 "화면 지우기" 버튼을 클릭하거나, #{CF0}# 명령을 입력하여 전송한다.

[팁2]

"패킷초기화" 버튼을 클릭하면, 텍스트 입력창이 기본 상태로 초기화된다.

[팁3]

화면을 여러개 섹션(최대 16개)으로 분할하여 다양한 폰트/방식/색상(8칼라/풀칼라)로 표출 가능하다.

[팁4]

#{S0/C1가나다라마바사아자차카타123456789}# 와 같이 속성을 생략하고 전송하면, 기본 속성이 적용되어 화면 왼쪽 첫번째 줄부터 오른쪽으로 순서대로 표시된다.
기본속성: /X(전체크기), /Y(전체크기), /F1 폰트, /A0 왼쪽정렬, /M0(정지효과)

GD500 통신 프로토콜 문서를 참조하여, 기본 입력된 패킷이나 샘플 케이스의 패킷들을 입력/전송하여, 미리보기창이나 전광판 화면에 어떻게 표시되고, 동작하는 지 학습하여 적용한다.

GD500 샘플 케이스

시뮬레이터에서 화면 크기 설정 후, 아래 패킷을 전송(최대 512바이트)하면 미리보기창에 표시 · 전광판 연결 시 실제는 더 근사한 색감

GD500_샘플패킷.txt

샘플키트A: P3 2R6C 해상도: 가로 96 × 세로 32 픽셀 색상 3BPP · 스캔 1/16

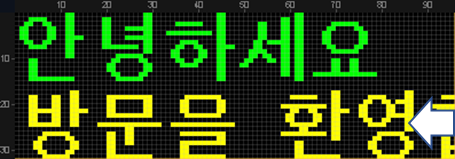

1. 일반 안내(2섹션·이동하기)

#{S0/Y000016/C2안녕하세요}#  //섹션0
#{S1/Y017032/M1/C3방문을 환영합니다}#  //섹션1

2. 환경 정보 표시(3섹션·특수문자·선그리기)

#{S0/X000032/Y000032/F4/C6e/h(31,16,62,C2)}#
#{S1/X029096/Y000016/F0/A1/C2오존(03)}#

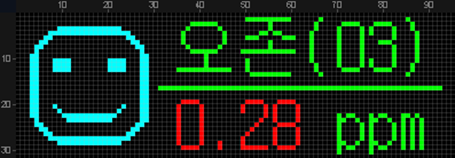

#{S2/X029096/Y017032/F0/A1/C10.28/C2 ppm}#

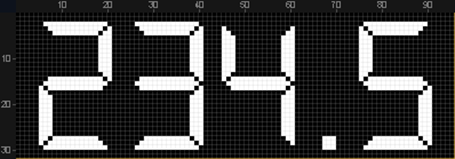

3. 대형 숫자 카운터(1섹션·대형디지털폰트)

#{S0/A1/FB/C7234.5}#  //FB = 7-세그먼트

4. 주차 요금 안내(4섹션·사각형그리기)

#{S0/X000032/Y001016/F0/C7주차}#

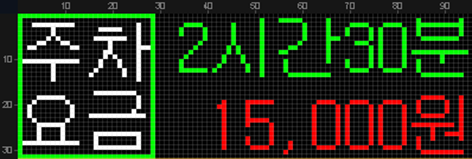

#{S1/X000032/Y016032/F0/C7요금/r(0,0,28,32,C2)}#
#{S2/X028096/Y000016/A2/F0/C22시간30분}#
#{S3/X028096/Y017032/A2/F0/C115,000원}#

5. 불법주정차 단속 안내(1섹션·큰글자+스크롤)

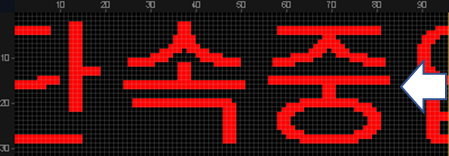

#{S0/F2/M1/C1불법주정차 단속중입니다}#

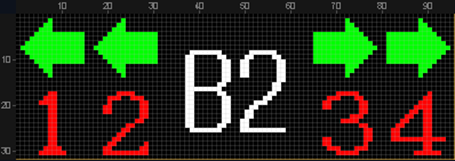

6. 주차 유도 안내(5섹션·화살표·숫자)

#{S0/X000032/Y000016/F3/C2aa}#  //좌측화살표
#{S1/X000032/Y016032/F3/C112}#
#{S2/X064096/Y000016/F3/C2bb}#  //우측화살표
#{S3/X064096/Y016032/F3/C134}#
#{S4/X036064/Y005032/F6/C7B2}#

7. 주차 차단기 전광판(2섹션·수평선그리기)

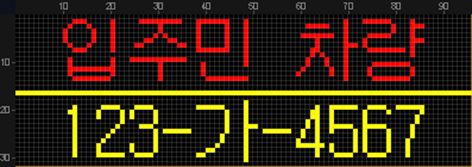

#{S0/Y000016/A1/F0/C2입주민 차량}#
#{/h(0,16,96,C3)}#  //수평선
#{S1/Y017032/A1/F0/C7123-가-4567}#

8. 숫자 폰트 종류(디지탈 폰트 제외)

#{S0/X000011/Y000007/F5/C112}#  //F5, 6x8
#{S1/X011026/Y000013/F0/C234}#  //F0, 7x14
#{S2/X026042/Y000015/F1/C356}#  //F1, 8x16
#{S3/X042065/Y000023/F6/C678}#  //F6, 12x24
#{S4/X065096/Y000032/F2/C723}#  //F2, 16x32

샘플키트B: P2.5 4R8C 해상도: 가로 128 × 세로 64 픽셀 색상 3BPP · 스캔 1/32

전광판 표시 영상(샘플키트B)

1. 주차 등록차량 안내(2섹션·특수문자·선그리기)

#{S0/X004096/Y000015/F1/C2등록차량 /F3s}#//특수문자
#{S1/X004096/Y017032/C1123-가-4567}#
#{/h(0,16,96,C2)}#   //선그리기

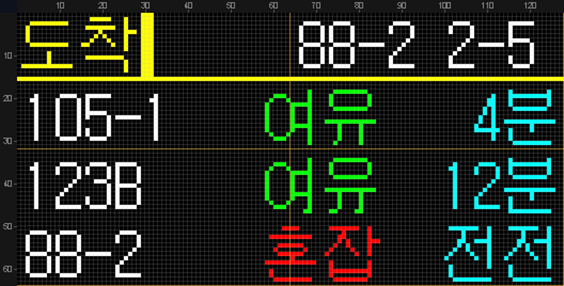

2. 버스 도착 안내(5섹션·선/영역그리기)

#{S0/X000034/Y000014/F0/C3도착/h(0,15,128,C3)/b(29,0,3,16,C3)}#
#{S1/X034128/Y000014/A2/M0/F0/C788-2 2-5 }#
#{S2/X001128/Y017031/F0/C7105-1   /C2여유   /C64분}#
#{S3/X001128/Y033046/F0/C7123B    /C2여유  /C612분}#
#{S4/X001128/Y049064/F0/C788-2    /C1혼잡  /C6전전}#

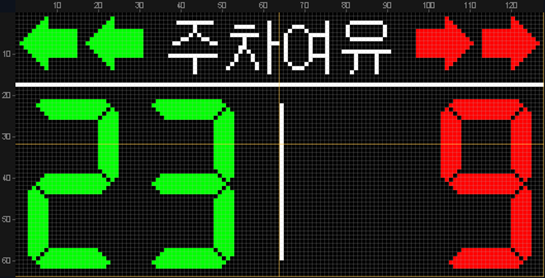

3. 주차 여유 공간 안내(5섹션·화살표·정렬·디지털큰폰트)

#{S0/X000032/Y000016/F3/C2aa}#   //특수기호(◀)
#{S1/X032096/Y001016/A1/F0/C7주차여유}#  //가운데정렬
#{S2/X096128/Y000016/F3/C1bb}#   //특수기호(▶)
#{/h(0,17,128,C7)/v(64,22,38,C7)}#  //수평선+수직선
#{S3/X000064/Y021064/A0/F9/C223}#   //좌측정렬
#{S4/X064128/Y021064/A2/F9/C19}#    //우측정렬

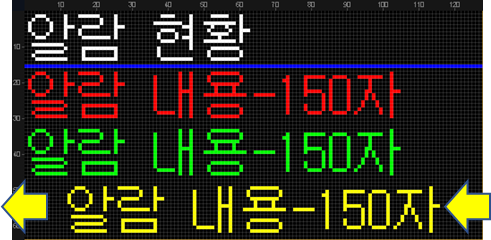

4. 알람 현황(4섹션·이동효과)

#{S0/Y000014/F0/C7알람 현황/h(0,15,128,C4)}#
#{S1/Y016030/M0/F0/C1알람 내용-150자}#
#{S2/Y032046/M0/F0/C2알람 내용-150자}#
#{S3/Y048062/M1/F0/C3알람 내용-150자}#  //이동하기

5. 경기 스코어보드(6섹션·정렬·다양한폰트)

#{S0/X000064/Y000016/A0/F1/C1수원FC}#     //좌측 정렬
#{S1/X064128/Y000016/A2/F1/C6드래곤즈}#   //우측 정렬
#{S2/X008040/Y017048/A0/F2/C12}#         //좌측 정렬
#{S3/X088120/Y017048/A2/F2/C63}#         //우축 정렬
#{S4/X048080/Y025041/F1/C2전반}#
#{S5/X044084/Y049064/A0/F1/C700:00}#  //가운데 정렬
#{/r(47,23,34,20,C2)/h(0,48,128,C2)}#  //사각형, 수평선

6. 화학탱크 잔량(3섹션·그리기·채우기·그래프)

#{/bd(0,0,128,19,CD)/v(64,0,64,C4)/h(52,22,10,C1)/h(116,22,10,C1)}#
#{S0/Y001017/C7 염산TK  황산TK}#
#{S1/X000128/Y027043/F3/C145/C2% /C192/C2%}#
#{S2/Y048064/C2공급가능/C1공급불가}#
#{/b(52,33,10,9,C3)/b(116,24,10,18,C3)}#  //그래프

7. 실시간 날짜·시계(2섹션·대형폰트)

#{S0/Y000014/F1/A1/C6/I01-/I02-/I03 /C1/I04}#
#{S1/Y019064/F9/C7/I06:/I07}#   //디지털 대형 폰트

8. 특수문자(F3/F4 영문소문자)

#{S0/Y000032/F3/C1abcdefghijklmpqr}#
#{S1/Y032064/F4/C3abeh}#

9. 그리기 샘플(선,원,사각형,채우기)

#{/c(20,20,20,C1,1)/c(20,20,18,C7,1)}#
#{S0/X004040/Y006040/F2/C030}#
#{S1/X070112/Y001015/F2/C623}#
#{/r(69,0,35,32,C7)}#
#{/h(10,50,34,C2)/h(60,50,34,C3)/v(52,20,34,C5)}#
#{/b(110,40,4,20,C2)/b(115,30,4,30,C3)/b(120,20,4,40,C1)}#

그리기 명령 종류

사각형: /r(x시작,y시작,가로폭,세로폭,색상)
수평선: /h(x시작,y시작,가로폭,색상)
수직선: /v(x시작,y시작,세로폭,색상)
원 : /c(x중심,y중심,반지름,색상,옵션)
☞채움옵션 : 0-채움, 1-채우지 않음
배경채우기: /b(x시작,y시작,가로폭,세로폭,색상)

*색상코드: C1-빨강, C2-녹색, C3-노랑, C4-파랑, C5-분홍, C6-청색, C7-흰색, C0-검정

안내 및 연락처

자주 묻는 질문

Q1. 처음 상담은 어떻게 진행되나요 ?+

전화 주시면, 고객이 원하는 최적의 전광판 구현 방법(화면 크기, 통신 방법, 기본 배선/설정 방법, 시연 샘플 패킷, 관련 소프트웨어/문서, 개략적인 구현 비용 등)을 상담하면서 안내 또는 원격 시연해 드립니다.

Q2. 풀칼라 이미지도 표시할 수 있나요?+

표시하고자 하는 이미지를 그림판/포토샵 등으로 LED 화면 크기에 맞게 BMP 파일로 만들어 보내 주시면, 최대 9개까지 저장하여 간단한 호출 명령 패킷만 전송하여 표시하거나, 배경화면으로 메시지와 함께 표시할 수 있습니다. 예)미세먼지 전광판, 버스 정류장 풀칼라 전광판 등
간단히 이미지를 스케치하거나 사진 캡쳐하여 보내 주시면, 구현 방법을 안내해 드립니다.

Q3. 저희 장치의 프로토콜이 달라도 통신 연결하여 메시지를 표시할 수 있나요?+

GD500 프로토콜에 맞게 메시지 데이타를 전송할 수 없은 상황이라면, 고객 장치의 프로토콜 문서나 테스트 장치를 보내 주시면, 분석 및 프로토콜 매칭하여 표시할 수 있게 지원해 드립니다.

Q4. 전원을 끄면 표시 내용이 사라지나요?+

실시간 메시지는 휘발성입니다. #{Px[실시간메시지패킷}# 형태의 페이지 메시지(x=0~9 페이지)에 담아서 전송하면, 내장 ROM에 보관되어 재부팅 후에도 자동 표시(x=0 페이지)되거나, 지정 페이지들을 순서대로 반복 표시되도록 할 수 있습니다. 자세한 내용은 별도 안내해 드립니다.

Q5. 시간 표시가 1970년으로 초기화됩니다.+

내장 배터리가 없어 리셋 시 시간이 초기화됩니다. 부팅 시 또는 주기적으로 #{CT…}# 동기화 패킷을 전송하거나 GPS 시간 수신기(옵션)를 사용하세요.

원격 기술 지원

시뮬레이터를 열고 AnyDesk 번호를 알려주시면 5분이면 충분한 원격 지원을 받을 수 있습니다.

TEL

EMAIL

간단한 명령,
근사한 LED 표출!

GD500

LED 패널

GD500 전광판 통신 프로토콜

개요 & 예제

패킷 구조

주요 속성

섹션 좌표

기본 폰트

표시 효과 속성 및 세부옵션

색상 코드

그리기 명령

특수 명령 — 13종

날짜 · 시간 표시 코드

중요 규칙

보충 설명

전광판 샘플 키트 GD500-KIT-B

최초 설정 및 사용법

GD500 샘플 케이스

관련 자료

전문 자료

안내 및 연락처
